Quartus Prime マニュアル
1. New
FileメニューからNewを選択する。

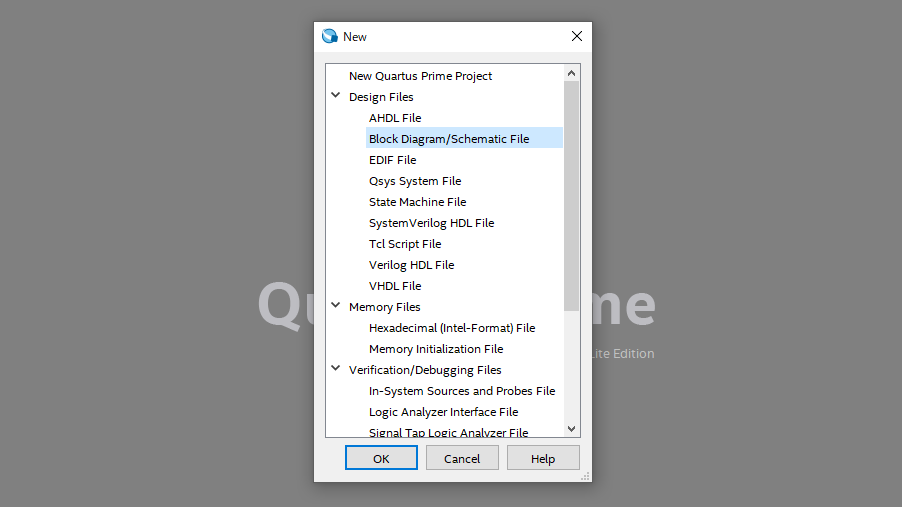

Design FilesのBlock Diagram/Schematic Fileを選択しOKを押す。
2. Symbol

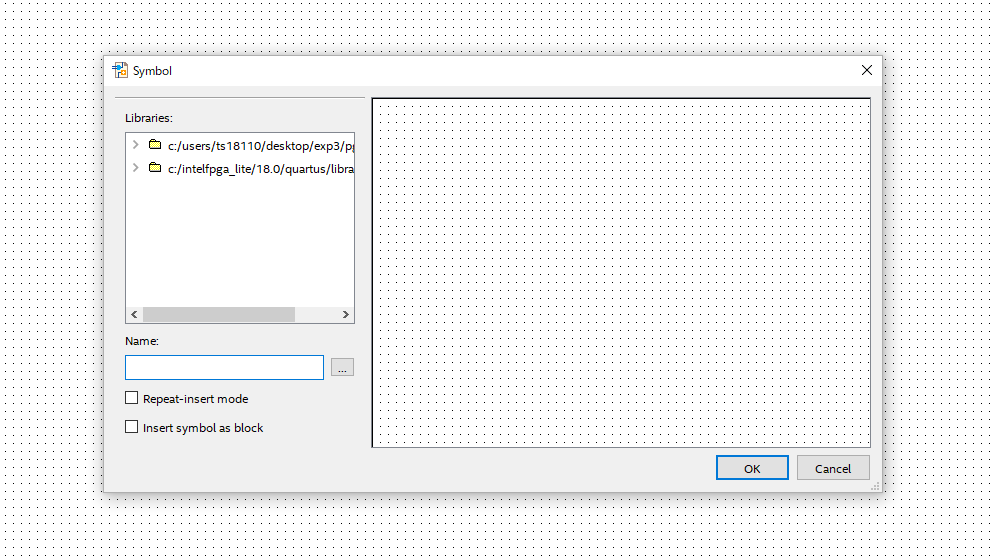

表示された方眼をダブルクリックし、Symbolウィンドウを開く。
3. Symbol - Libraries

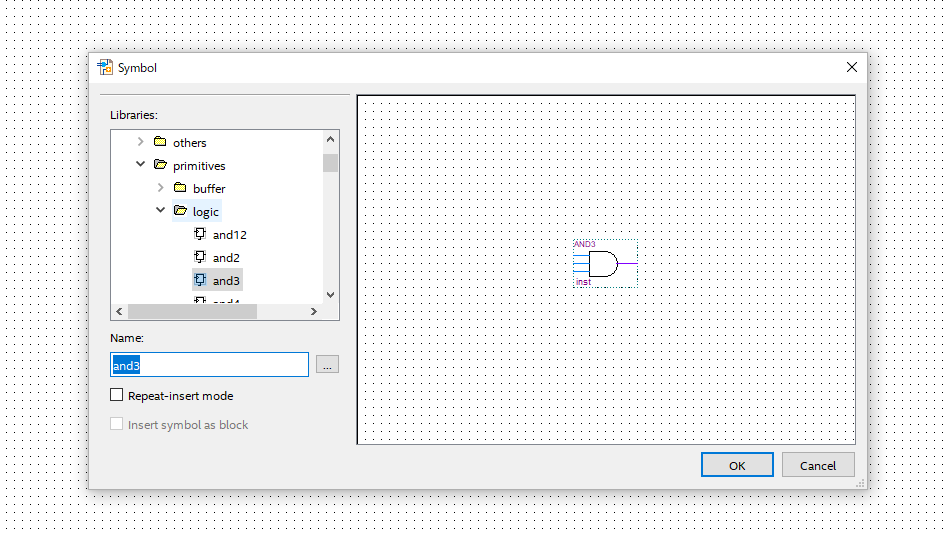

intelfpga_lite - primitives - logicで論理回路素子を選択する。Nameで任意の回路素子を検索することもできる。
4. Pin Properties

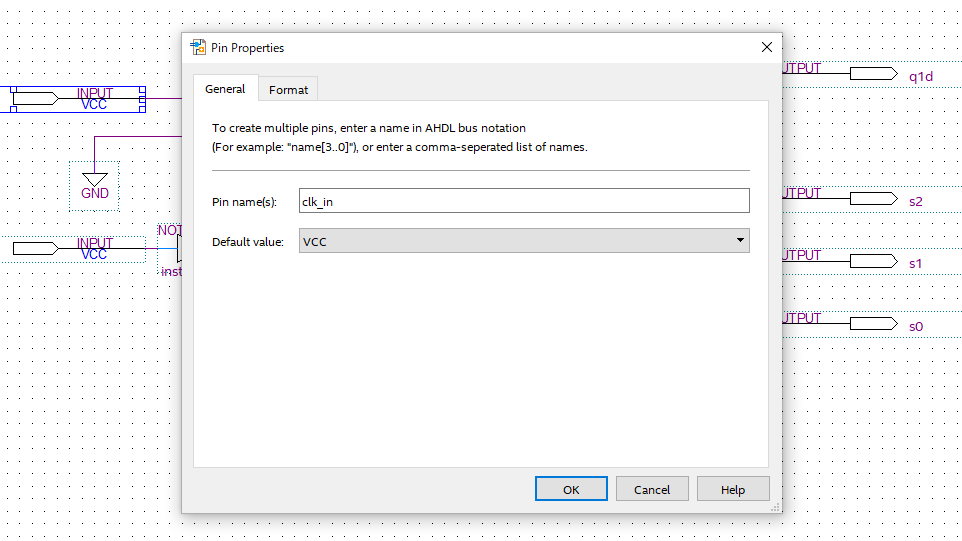

素子をダブルクリックし名前を変更する。
5. 作成
回路を作成する。
6. Compile

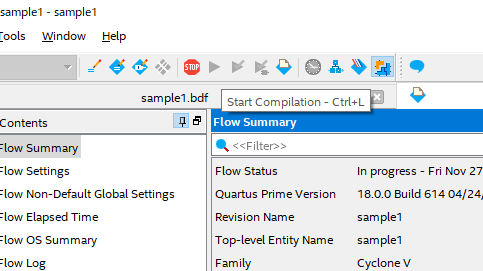

ツールバーにあるStart Compilationを押して、コンパイルする。
7. 完了

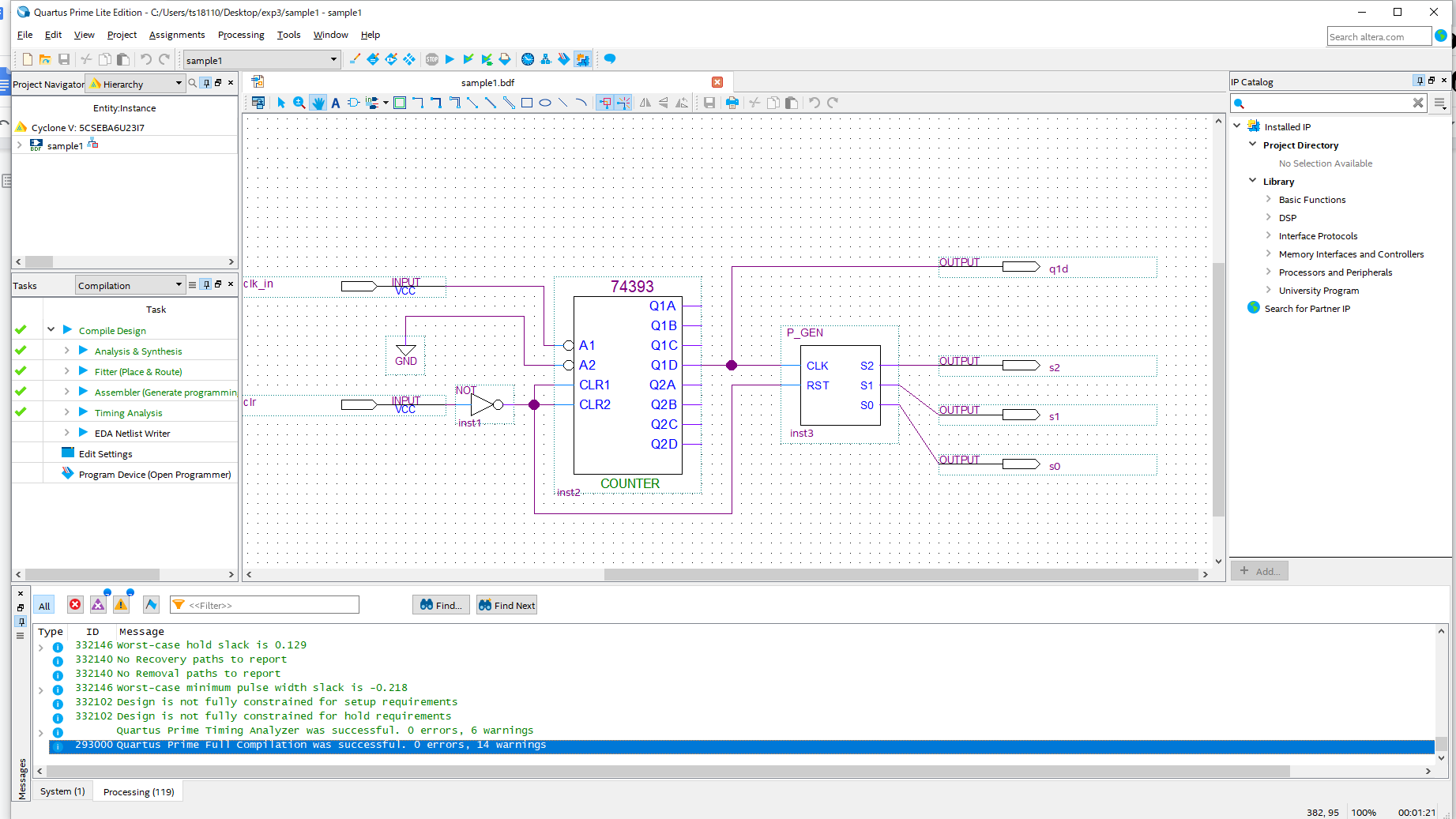

右下の進捗が100%になればコンパイル完了。
